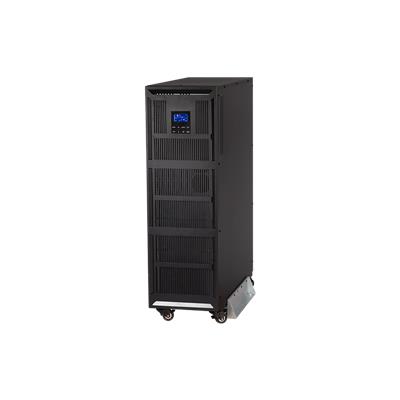

高频EX3C3 30K-EX3C3 80K
2020/9/24
产品简介
高可靠性设计
◆双变换在线式拓扑结构设计，使UPS的输出频率跟踪、锁相、稳压和滤除噪声、不受电网波动干扰。纯净正弦波电源，UPS输出为用户设备提供更为多面的保护。
◆先进的模块化双CPU控制整体运行可靠，稳定性高，保障了UPS安全运行整体效率。
◆CPU控制对电流充电，充电器根据对电池的容量状况，周期性的对电流充电。
◆输入谐波滤器符合美国及欧洲标准，使得UPS降低对市电回馈污染，不影响共享同一市电输入的其他设备。
◆采用先进的功率因数校正PFC技术，不论负载和市电电压如何变化，输入功率因数几乎为1。
◆宽广的交流输入电压范围：380VAC±25%，避免频繁地切换至电池供电，适应于电力环境恶劣的地区。
◆利用高频率滤波同步电路，快速追踪同步频率及功率渐长功能，降低对发电机的要求，容量仅为UPS输入功率的2倍。
◆输入输出设有谐波滤波器，大限度地降低UPS对电网的谐波干扰。
◆直流启动功能，可在无市电的状态下直接启动UPS，满足用户的应急需求。
完善的整机保护能力
◆具有输出过载保护、输出短路保护，逆变器过温保护、电池欠压预警保护和电池过充电保护等多功能保护于一体，很大地保证了系统运行的稳定性和可靠性。
◆配置手动维护开关，当UPS发生故障时，可无间断地转到旁路工作状态由市电继续向负载供电，使维护工作轻松方便快捷。
界面管理功能
◆LCD液晶显示，可实时记录UPS工作状态、参数信息等，方便用户对UPS的管理。
网路监控管理
◆通过RS232/RS485通讯接口、SNMP网络适配器，配合UPS智能监控软件可与电脑进行通讯，UPS的各种参数一目了然地显示在通讯界面上。
可选智能化电池监控模块
◆可对单体电池进行检测，具有过压、欠压和差压报警功能，如有电池故障并在屏幕上显示出来，通知管理员。
高环境适应能力
◆电路板放置在完全封闭的空间里，并做“三防”涂覆处理，更适合隧道、广场恶劣环境。
技术参数
|
型号 |
EX3C3 30K |
EX3C3 40K |
EX3C3 60K |
EX3C3 80K |
|
|
容量* |
30KVA / 27KW |
40KVA / 36KW |
60KVA / 54KW |
80KVA / 72KW |
|
|
输入 |
|||||
|
电压范围 |
最低转换电压 |
110 VAC(Ph-N) ± 3 % 于 50%负载; 176 VAC(Ph-N) ± 3 %于100%负载 |
|||
|
最低回复电压 |
最低转换电压+ 10V |
||||
|
最高转换电压 |
300 VAC(L-N) ± 3 %于50%负载; 276 VAC(L-N) ± 3 %于100%负载 |
||||
|
最高回复电压 |
最高转换电压- 10V |
||||
|
频率范围 |
46Hz ~ 54 Hz @ 50Hz 系统 56Hz ~ 64 Hz @ 60Hz 系统 |
||||
|
相位 |
3相+中性线 |
||||
|
功率因数 |
≧ 0.99于100%负载 |
||||
|
输出 |
|||||
|
相位 |
3相+中性线 |
||||
|
输出电压 |
360/380/400/415VAC (Ph-Ph) |
||||
|
208*/220/230/240VAC (Ph-N) |
|||||
|
AC 电压精度 |
± 1% |
||||
|
频率范围 (同步范围) |
46Hz ~ 54 Hz @ 50Hz系统 56Hz ~ 64 Hz @ 60Hz 系统 |
||||
|
频率范围 (电池模式) |
50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz |
||||
|
过载 |
AC 模式 |
100%~110%: 10分钟; 110%~130%: 1分钟; >130% : 1秒钟 |
|||
|
电池模式 |
100%~110%: 30秒钟; 110%~130%: 10秒钟c; >130% : 1秒钟 |
||||
|
电流峰值比 |
3:1 (最大值) |
||||
|
谐波失真 |
≦ 2 % @ 100%线性负载; ≦ 5 % @ 100%非线性负载 |
||||
|
切换时间 |
市电 |
0 ms |
|||
|
逆变 |
0 ms (锁相失败, <4ms中断发生) |
||||
|
逆变 |
<10 ms |
||||
|
效率 |
|||||
|
AC 模式 |
94% |
||||
|
电池模式 |
93.5% |
||||
|
电池 |
|||||
|
标准机 |
型号 |
12 V / 7 Ah |
12 V / 9 Ah |
无 |
|
|
数量 |
(16+16)颗 x 2串 |
||||
|
充电时间 |
9小时充至90%的容量 |
||||
|
充电电流 |
2.0
A ± 10% (推荐值) |
||||
|
充电电压 |
+/-218 VDC ± 1% |
||||
|
长延机 |
型号 |
依用途而异 |
|||
|
数量 |
32 ~ 40 (可调整) |
||||
|
充电电流 |
1.0/2.0/3.0/4.0A±10% (可设置) 可并联3块充电板达到最大12A |
可并联3组（每组两块）充电板达到最大24A |
|||
|
充电电压 |
+/- 13.65 VDC * N ± 1% (N = 16~20) |
||||
|
外观 |
|||||
|
标准机 |
尺寸, 深 X 宽 X 高 mm |
815 x 300 x 1000 |
815 x 300 x 1000 |
无 |
|
|
净重 (公斤) |
225/230 |
250/260 |
|||
|
长延机 |
尺寸, 深 X 宽 X 高mm |
815 x 300 x 1000 |
815 x 300 x 1000 |
790 x 360 x 1010 |
790 x 360 x 1010 |
|
净重 (公斤) |
60/65 |
61/71 |
108/112 |
113/117 |
|
|
环境条件 |
|||||
|
操作温度 |
0 ~ 40°C (电池寿命在> 25°C的环境中会缩短) |
||||
|
操作湿度 |
<95 %且无结露情形 |
||||
|
操作海拔高度** |
<1000m** |
||||
|
噪音 |
小于60dB @ 1 Meter |
小于70dB @ 1 Meter |
小于75dB @ 1 Meter |
||
|
管理 |
|||||
|
智能型 RS-232 或 USB |
支援Windows® 2000/2003/XP/Vista/2008、Windows® 7/8/10、Linux和MAC |
||||
|
选配 SNMP |
支持由SNMP管理员和网络浏览器进行电力管理 |
||||
