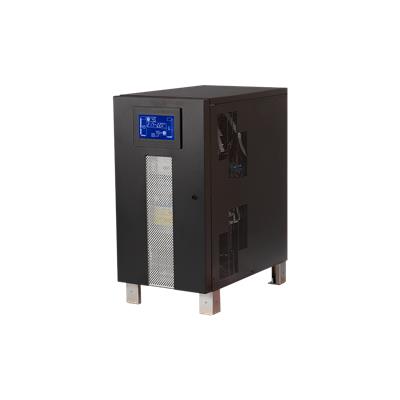

工频3H3 10K-40K

2020/9/25

产品简介

操作方便

◆ 7寸全数字触摸屏大屏幕LCD中文显示，UPS工作模拟流程图显示界面为汉化的人机对话界面，具有清晰明了，易于操作的特点。显示屏内有很大的存储容量，能在掉电后保存最后500次UPS运行参数。

◆ 双变换真在线式设计，采用DSP技术，UPS具有输入电流谐波小（≤4%）、输入功率因数高（≥0.998）、输出波形失真度小；

◆ 灵活的并机技术适用于不同负载及系统，可单机运行、1+1并机运行及多机（N+1）并机运行；

DSP全数字控制技术，使控制准确、快速、可靠、稳定

◆ 绿色环保，节能；UPS的输入功率因数≥0.998，UPS的输入电流谐波50%负载可≤5%，100%的负载可≤4%；效率可达93%以上。

◆ 延时软启动功能：能有效减少系统启动过程中对设备和电网的冲击。

◆ 告警和保护功能：UPS系统具有多种告警方式，可通过声、光、LCD、输入输出接点经网络传输对当前发生的告警进行及时、准确和详细的提示。

◆ 冷启动功能：UPS系统在没有交流电输入时用电池组可直接启动UPS。

◆ 市电恢复自启动功能：专门针对UPS接有后备电池的应用而设计的，在后备电池实施切压保护以后，输入交流电恢复正常时，UPS自动启动，按照预先设定好的工作模式供电。

◆ ECO工作模式：能提高系统效率。如果负载对电源的质量要求不是很高（如用户设备允许断电＜20ms），而对系统的效率要求较高时，可将系统工作设置在“ECO工作方式”。具有EPO紧急开关功能按钮按下，UPS会立即封锁输出电压。

◆ 多种系统功能设置：可查阅五个工作模块的运行记录及报警记录、通信记录。

◆ 对电池进行自动均浮充电，延长电池使用寿命。

◆ 具有自动/手动放电功能，当此功能被激活，UPS的整流电压会自动降至384V（32节电池节数）让蓄电池自动放电，这样可避免重要负荷掉电的风险当蓄电池有故障时UPS会转入旁路供电。

安全

◆ 系统效率高，使用ECO工作模式，效率高达96%以上；

◆ 系统经过严格的短路测试及2000Vac高压绝缘测试；

◆ 输出变压器的隔离作用，使负载减少谐波电流及市电的干扰；

◆ DSP全数字控制技术，使控制准确、快速、可靠、稳定；

◆ 采用高性能，高可靠性的IGBT整流，有效控制了UPS对电网电源造成的谐波污染，提高了UPS的输入功率因数；

电池组智能化管理系统

◆ 可选择独立的电池检测包，可检测多达四组的单只电池的运行参数（最多160只电池），实现电池智能管理；

◆ 强大的智能监控功能，提供RS232、RS485干接点口、内置Modem接口、电池检测接口，可选内置SNMP卡及电池检测模块。

◆ 可提供实时的电池运行状态及电池放电的后备时间。

◆ 在放电过程中UPS的放电时间随负载变化自动测量显示。

◆ 在电池检测时，对每只电池进行扫描，准确实时动态循环检测单体电池，采用双向通讯方式，一对多连接每次循环可测量160只单体电池（12V）。

◆ 测量出电池的容量及活性指标，准确定位失效电池发出告警信号，保证系统的供电可靠性。

技术参数

型号	10K	20K	30K	40K
市电输入
容量	10KVA	20KVA	30KVA	40KVA
	8KW	16KW	24KW	32KW
额定电压	3 x 380/400V (3Ph + N)
额定频率	50Hz/60Hz
电压范围	165V~280V (Ph-N) / 285V~485V (Ph-Ph)
频率范围	46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz
额定输入电流/ 单一相位	20A	38A	56A	73A
电池
电池数量	29/30/31/32 PCS (12V in series)
额定电压	348/360/372/384VDC(默认值 384VDC)
充电电流	默认值 10A, 最大値=容量(KW)/电池(实时) *最大电流不可高于 40A	默认值 10A, 最大値=容量(KW)/电池(实时) *最大电流不可高于 40A	默认值 10A 最大値 40A, 5A @ 满载	默认值 10A 最大値 40A, 5A @ 满载
浮充电压	13.5VDC /单颗 (12V)
高压断开点	15.0VDC /单颗(12V)
逆变器输出
波形	正弦波
额定电压	220/230/240VAC( Ph + N)
误差	± 1% (Balanced)
额定范围	50/60 Hz ± 1 %
电压谐波	R load<2%; RCD load<5%
过载能力	110%~150% 10min~60s; >160% 200ms
效率	>90%
旁路
额定电压	220/230/240VAC( Ph + N)
额定范围	50Hz/60Hz
电压范围	176V~264V (Ph-N) / 304V~456V (Ph-Ph)
频率范围	46Hz~54Hz @50Hz; 56Hz~64Hz @60Hz
切换时间	同步化: 0ms
过载	150% ~ 180%: 1h~300s, >180%: 300s
ECO 旁路 (默许为关闭)
额定电压	220/230/240VAC( Ph + N)
额定范围	50Hz/60Hz
电压范围	176V~264V (Ph-N) / 304V~456V (Ph-Ph)
频率范围	48Hz~52Hz @50Hz; 58Hz~62Hz @60Hz
切换时间	<10ms
环境
操作温度	0°C ~ 55°C
储存温度	-15ºC ~ 60ºC
海拔高度	0 ~ 1000m
湿度	5% ~ 95% 非冷凝
易物防护指数	IP21
冷却	强制风冷
智能通讯	RS232, USB, 智能卡槽(Modbus and SNMP)
外观尺寸
深 (mm)	560	560	683	683
宽 (mm)	360	360	450	450
高 (mm)	900	900	1100	1100
重 (kg)	108	146	220	256

工频3H3 10K-40K

苏州西任电源科技有限公司
