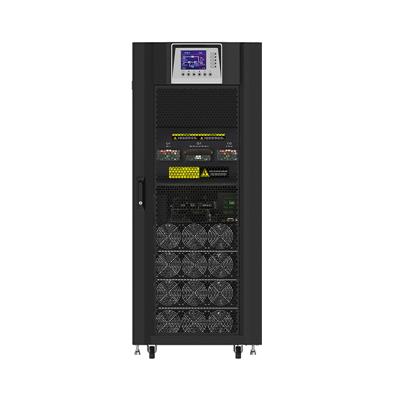

模块化RM30-600kVA 30X

2020/9/27

产品简介

·功率范围：30- 600kVA

·工作方式：三进三出，双变换在线工作。

·应用范围：广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。

产品特点

RM系列模块化UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求，在实现模块化设计的同

时，保证了系统的高可靠性。该系列产品各项性能指标均达到国际水平，拥有很高的性价比，是各行业高

可靠供电需求的很好选择。

· 丰富的模块产品线25kVA/30kVA，功率模块高度仅3U，系统主机配置10.4英寸彩色大触摸LCD显示屏

· 核心功率器件采用集成封装IGBT模块

· 高输入功率因数、并机共用电池组

· 维护“零门槛”、电池冷启功能

· 全数字化控制、远程EPO功能

· 强大的远程网络管理方案

· 热插拔静态旁路监控模块

· 能实现3台系统直接并联

· 智能化电池管理方案，N+X冗余模块化设计

· 超宽电压输入范围

技术参数

型号	RM300/30X
容量	30～600kVA
主路
额定输入电压	380/400/415VAC (线电压)
输入
额定频率	50/60Hz
输入电压范围	304～478VAC(线电压)满载 304V～228VAC(线电压)负载从100%到75%之间线性降额
输入频率范围	40Hz～70Hz
输入功率因数	>0.99
电流畸变率	<3% （100%线性负载）
电池
电池额定电压	±240VDC
充电电压精度	1%
充电功率	20%*有功功率
旁路
旁路额定电压	380/400/415VAC(线电压)
旁路额定频率	0/60Hz
旁路电压范围	可设置, 默认 - 20%～+15%；上限: +10%, +15%, +20%, +25%；下限: - 10%, - 15%, - 20%, - 30%, - 40%
旁路频率范围	可设置 ±1Hz ±3Hz ±5Hz
输出
额定输出电压	380/400/415VAC (线电压)
额定输出频率	50/60Hz
输出功率因数	0.9
电压精度	±1.0%
输出动态响应	< 5% (20% - 80% - 20% 阶跃负载)
动态恢复时间	< 30ms (0% - 100% -0% 阶跃负载)
输出总谐波失真（THDu）	< 1%（线性负载）,<5% （非线性负载）
逆变器过载	< 110%, 1小时；110%～125%,10分钟；125%～150%,1分钟；>150%,200ms
频率精度	50/60Hz±0.1%
跟踪范围	可设置, ±0.5Hz ～ ±5Hz, 默认±3Hz
跟踪速率	可设置, 0.5Hz/S ～ 3Hz/S, 默认0.5Hz/S
系统
主路模式	>95%
电池模式	>95%
显示	LED + LCD + 彩色触摸屏10.4寸
接口	标准:RS232 RS485 USB 可编程干接点
防护等级	IP20/IP21
工作温度	0～40 ℃
存储温度	-40℃～70℃
相对湿度	0～95% 无凝露
噪声 (1 米)	65dB @ 100% 负载, 62dB @ 45% 负载
海拔高度	<1000m, 1000～2000米之间，每升高100米功率降额1%
选件	SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、抗震组件
尺寸 (WDH)mm	60011002000
尺寸 (WDH)mm	460790134（PM30X）
重量(kg)	10模块机柜
	242kg
	34kg（PM30X）
