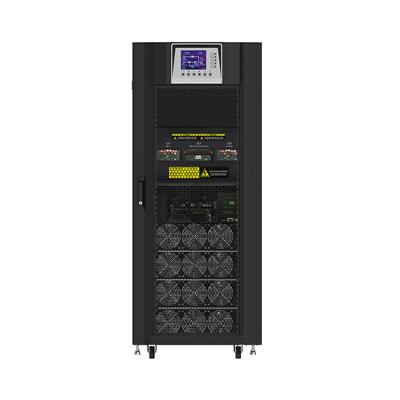

模块化RM20-200kVA 20X

2020/9/27

产品简介

功率范围：20- 200kVA

工作方式：三进三出, 双变换在线工作。

应用范围：广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域。

产品特点

· RM系列模块化UPS电源结合了传统塔式机型的技术特点与现代机房模块化的需求，在实现模块化设计的同时，保证了系统的高可靠性

· 该系列产品各项性能指标均达到国际水平，拥有很高的性价比，是各行业高可靠供电需求的很好选择，核心功率器件采用集成封装IGBT模块

· 系统主机配置5.7英寸触摸LCD显示屏，热插拔静态旁路监控模块，强大的远程网络管理方案

· 智能化电池管理方案，N+X冗余模块化设计，超宽电压输入范围，支持机柜直接并联

· 高输入功率因数，全数字化控制，远程EPO功能，维护“零门槛，电池冷启功能，维修旁路功能

技术参数

型号	RM120/20X
容量	20- 200k
主路输入
输入配线	3相+N线+地线
输入电压	380V/400V/415V（线电压）
输入频率	50/60Hz
功率因数	>0.99
电流畸变率	THDi<3%（100%线性负载）
电压范围	304～478Vac（线电压）满载 304V～228Vac (线电压)负载从100%到75%之间线性降额
频率范围	40- 70HZ
电池
电池电压	±240VDC
充电功率	20%*系统功率
充电电压精度	±1%
旁路
旁路电压	380V/400V/415V（线电压）
电压范围	- 20%～+15%
旁路频率范围	50/60Hz（额定功率）±1HZ，±3HZ，±5HZ
输出
输出电压	380V/400V/415V（线电压）
电压精度	±1%
电压畸变率	THD<1%(线性负载),THD<5.5%(非线性负载)
功率因数	0.9
三相相位精度	120°±0.5°
峰值比	3:01
过载能力	110%,1小时后转旁路；125%,10分钟后转旁路；
过载能力	150%,1分钟后转旁路；>150%,200ms后转旁路
系统
系统效率	正常模式:95% 经济模式:99%
电池模式效率	95%
显示	LCD+LED,触摸屏+键盘
防护等级	IP20
通信接口	RS232,RS485,干接点,SNMP卡,EPO,发电机接口
运行温度	0- 40℃
存储温度	- 25℃～70℃
相对湿度	0- 95%(无凝露)
噪音(dB)	<55dB
选件	SNMP网络通讯卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、双输入单元、抗震组件
机柜类型	6模块机
*尺寸(WDH) (mm)*
主机	6009001600
PM20模块	440590134
重量（kg）
主机	145kg
PM20模块	22kg
